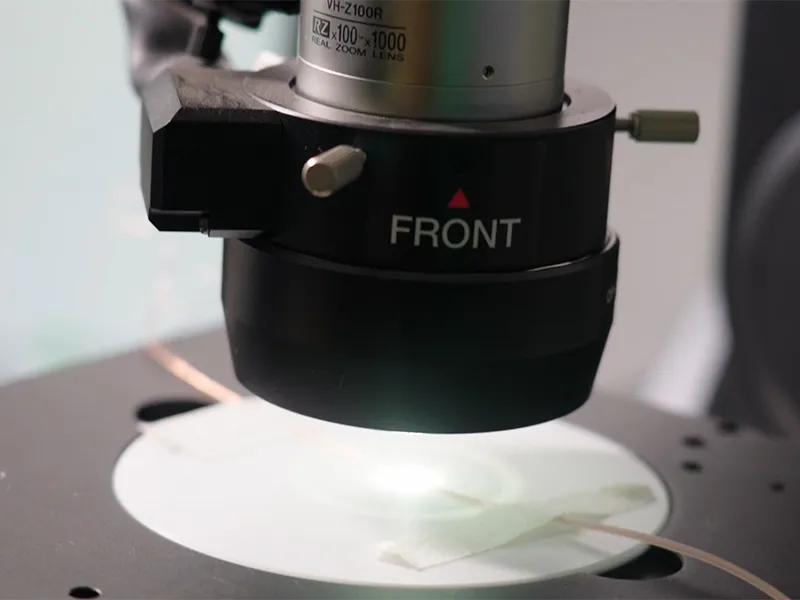

Научно-исследовательская деятельность ETO в сфере производства автомобильных жгутов проводов

Автомобильные жгуты проводов обеспечивают питание и передачу сигналов между электрическими и электронными компонентами современных автомобилей. С развитием технологий 5G, систем помощи водителю и автоматизации транспорта растут требования к скорости передачи данных, времени отклика, а также к механическим и электрическим характеристикам проводников. При этом проводники составляют значительную часть массы и стоимости жгута, поэтому одной из ключевых задач становится уменьшение их диаметра и массы без снижения надежности. Именно поэтому ETO разрабатывает проводники из медных сплавов, состав и свойства которых подбираются под конкретные условия эксплуатации автомобильной проводки.

Почему производители все больше отдают предпочтение автомобильным жгутам проводов из медных сплавов

Снижение массы низковольтной электропроводки позволяет уменьшить общую массу автомобиля как минимум на 2,6 кг.
Применение более легких материалов для электропроводки в 30 млн автомобилей ежегодно может сократить выбросы CO₂ почти на 600 000 тонн в год.
Оптимизация материалов и конструкции проводников позволяет снизить производственные затраты как минимум на 20%.
Уменьшение диаметра проволоки позволяет сократить пространство, занимаемое электропроводкой, приблизительно на 23%, повышая гибкость монтажа и расширяя возможности проектирования автомобиля.

НИОКР для серийного производства

Материалы для экранирующей оплетки

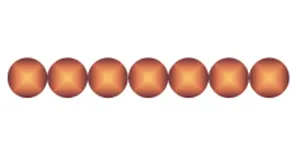

7 проволок 0,098 AC Отожженная медная проволока, параллельное расположение Площадь поперечного сечения: 0,053 мм² Масса на метр: 0,469 г/м Плотность: 8,9 г/см³	· Масса проводника на метр снижена на 60% · Стоимость проводника на метр снижена на 55,75% · Соответствующее снижение расхода изоляционного материала	4 проволоки 0,130 TCCA Луженая биметаллическая алюмомедная проволока, параллельное расположение Площадь поперечного сечения: 0,053 мм² Масса на метр: 0,193 г/м Плотность: 3,7 г/см³

Проводники для жгутов проводов радаров и камер заднего вида

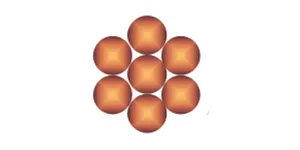

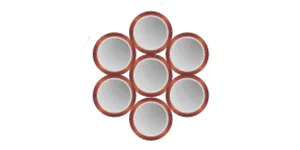

7/0,320 AC Отожженная медная многопроволочная токопроводящая жила Площадь поперечного сечения: 0,563 мм² Масса на метр: 5,000 г/м Плотность: 8,9 г/см³	· Масса проводника на метр снижена на 76,6% · Стоимость проводника на метр снижена на 76,23 % · Соответствующее снижение расхода изоляционного материала	7/0,160 CCSW Биметаллическая сталемедная многопроволочная токопроводящая жила Площадь поперечного сечения: 0,141 мм² Масса на метр: 1,170 г/м Плотность: 8,3 г/см³

Проводники для автомобильных жгутов Ethernet

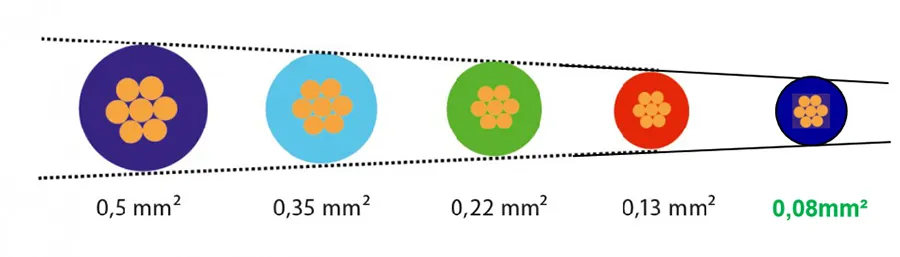

При уменьшении сечения проводника, например с 0,35–0,5 мм² до 0,13 мм², использование чистой меди становится менее эффективным с точки зрения механической прочности. Хотя электрические характеристики такого проводника остаются приемлемыми, уменьшение количества металла приводит к снижению его прочности и устойчивости к механическим нагрузкам. В процессе производства это повышает риск обрыва проволоки, а также возникновения дефектов при обжиме клемм и ультразвуковой сварке, что в конечном итоге увеличивает процент брака готовой продукции. Для сохранения необходимых механических свойств при малом сечении в медь добавляют легирующие элементы, такие как Sn (олово), Mg (магний) или Ag (серебро). Полученные медные сплавы позволяют сочетать малый диаметр и меньшую массу проводника с необходимой прочностью и надежностью соединений.

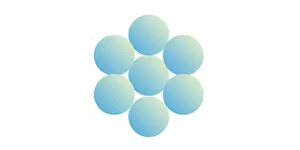

7/0,254 AC Отожженная медная многопроволочная токопроводящая жила Площадь поперечного сечения: 0,350 мм² Масса на метр: 3,153 г/м Плотность: 8,9 г/см³	· Масса проводника на метр снижена на 63,2 % · Стоимость проводника на метр снижена на 47,68 % · Соответствующее снижение расхода изоляционного материала	7/0,154 CuSn Многопроволочная токопроводящая жила из медно-оловянного сплава Площадь поперечного сечения: 0,130 мм² Масса на метр: 1,159 г/м Плотность: 8,9 г/см³

Проводники для кабелей передачи данных TR

Специализированное оборудование снижает механические напряжения при скрутке.
Сердечник из биметаллической сталемедной проволоки повышает прочность при растяжении и устойчивость к обрыву.
Высокая устойчивость к коррозии и хорошие механические свойства делают такой проводник отличной альтернативой чистой меди при одновременном снижении общей плотности материала на 6,5%.

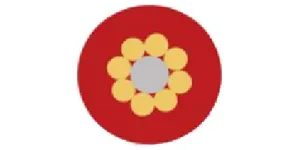

7/0,27 AC Отожженная медная многопроволочная токопроводящая жила Площадь поперечного сечения: 0,4 мм² Масса на метр: 3,60 г/м	· Масса проводника на метр снижена на 52,8 % · Стоимость проводника на метр снижена на 50,7 % · Соответствующее снижение расхода изоляционного материала	1/0,250 CCSW + 8/0,150 AC Биметаллическая сталемедная проволока + отожженная медная проволока Площадь поперечного сечения: 0,190 мм² Масса на метр: 1,70 г/м
